SIEMENS西門子>燃?xì)馊紵刂破?LGB22.230A27
SIEMENS西門子燃?xì)馊紵刂破鱈GB22.230A27

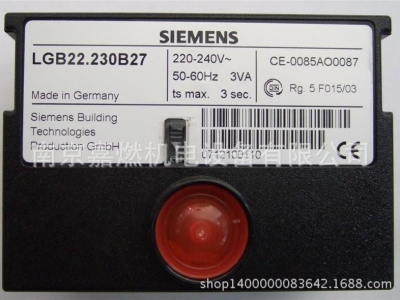

- 產品型號： LGB22.230A27
- 產品描述： SIEMENS西門子燃?xì)馊紵刂破鱈GB22.230A27
- 咨詢電話： 025-83704820，83705420
全國服務熱線：
000-000-0000LGB21系列燃?xì)馊紵骺刂破?/span>
品牌：SIEMENS（西門子）(原LANDIS&GYR品牌）
產地：德國
產品介紹
用于中小容量（最高350kW ），帶風機或不帶風機的一段或二段式燃?xì)饣蛉加? 燃?xì)忾g 歇式運行燃燒器控制。
LGB... 用于一段或二段式燃?xì)饣蛉加?
燃?xì)馊紵髟趩雍烷g歇式運行期間的監測控制。
根據選用的控制類型，其火焰監控是通過離子棒，強制通風燃油 / 燃?xì)馊紵鞯奶m火焰探測器QRC1..
.或一個UV火焰探測器（帶輔助設備 AG Q2 …A27）。
LGB... 燃燒控制器替代其早先產品LFI7... 和LFM1...，并且?guī)в邢嚓P(guān)的適配器。（同樣參 考《訂貨》下的《型號一覽》）。
- 符合EN 676自動強制通風燃燒器
- 符合EN 298的燃?xì)馊紵骺刂破?br/>- 低電壓監控
-
空氣壓力檢測：在啟動和運行時氣壓開關的功能檢測
- 便捷的遠程復位
- LGB41... 用 與大氣式燃?xì)馊細馊紵?/span>
The LGB... burner controls are used for the startup and supervision of single- or 2-stage gas or gas / oil burners in intermittent operation.
Depending on the type of burner control used, the flame is supervised either by anionization probe, a blue-flame detector QRC1... for forced draft gas / oil burners, or aUV detector QRA... (with auxiliary unit AGQ1...A27).
In connection with the respective adapters, the LGB... burner controls replace their predecessor types LFI7... and LFM1... (also refer to ?Replacement types under Ordering).
?Automatic forced draft burners for gaseous fuels to EN 676
?Gas burner controls to EN 298
?Undervoltage detection
?Air pressure supervision with functional check of the air pressure monitor during startup and operation
?Electrical remote reset facility
?LGB41... for use with atmospheric gas burners
型號表
| 型號 | 認證 | tw/s | t1/s | TSA/s | t3n/s | t3/s | t4/s | t9/s | t10/s | t11/s | t12/s | t20/s |
| LGB21.130A27 | CH,EU,S,SF | 8 | 7 | 3 | 2.4 | 2 | 8 | - | 5 | - | - | 6 |
| LGB21.230A27 | CH,EU,S,SF | 8 | 15 | 3 | 2.4 | 2 | 8 | - | 5 | - | - | 38 |
| LGB21.330A27 | CH,EU,H,S,SF | 8 | 30 | 3 | 2.4 | 2 | 8 | - | 5 | - | - | 23 |
| LGB21.350A27 | CH,EU,H,S,SF | 8 | 30 | 5 | 4 | 2 | 10 | - | 5 | - | - | 2 |
| LGB21.550A27 | AUS,DH,EU | 8 | 50 | 5 | 4 | 2 | 10 | - | 5 | - | - | 2 |
| LGB22.130A27 | CH,EU,N,S | 9 | 7 | 3 | 2.4 | 3 | 8 | - | 3 | 12 | 12 | 21 |
| LGB22.230B27 | CH,EU,N,S,SF | 9 | 20 | 3 | 2.4 | 3 | 8 | - | 3 | 16.5 | 16.5 | 2 |
| LGB22.330A27 | AUS,CH,EU,H,N,S,SF | 9 | 30 | 3 | 2.4 | 3 | 8 | - | 3 | 12 | 11 | 2 |
| LGB22.330A270 | EU | 9 | 30 | 3 | 2.4 | 3 | 8 | - | 3 | 12 | 11 | 2 |
| LGB32.130A27 | CH,EU | 9 | 7 | 3 | 2.4 | 3 | 8 | - | 3 | 12 | 12 | 21 |
| LGB32.230A27 | CH,EU | 9 | 20 | 3 | 2.4 | 3 | 8 | - | 3 | 16.5 | 16.5 | 2 |
| LGB32.330A27 | CH,EU | 9 | 30 | 3 | 2.4 | 3 | 8 | - | 3 | 12 | 11 | 2 |
| LGB32.350A27 | CH,EU | 9 | 30 | 5 | 4.4 | 1 | 10 | - | 3 | 12 | 9 | 2 |
| LGB41.255A27 | EU | 18 | - | 5 | 4 | 2 | 10 | 5 | - | - | - | 10 |
| LGB41.258A27 | CH,EU,H,SF | 18 | - | 5 | 4 | 2 | 10 | 9 | - | - | - | 10 |
| tw | 等待時間 |
| t1 | 預吹掃時間 |
| TSA | 點火安全時間 |
| t3 | 預點火時間 |
| t3n | 后點火時間 |
| t4 | 電磁閥1到電磁閥2的間隔時間，或電磁閥1到比例控制開始的間隔時間 |
| t9 | 第二安全時間（僅LGB41...） |
| t10 | 空氣壓力信號建立時間 |
| t11 | 伺服馬達程序打開時間 |
| t12 | 伺服馬達程序關閉時間 |
| t20 | 自鎖定后的程序內部循環時間 |
技術參數
| 主電壓 | AC220V -15%...AC240V +10%（LGB2../LGB4...） |
| AC230V -15%/+10%（LGB32...） | |
| AC100V -15%...AC110V +10% | |
| 主頻率 | 50...60Hz ±6% |
| 外部保險絲 | 10A |
| 功率 | 3VA |
| 重量 | 230g |
| 保護等級 | IP40 |
| 額定電流 端子33A(可在0.5S內到15A）端子4，5，72A端子9，101A端子125A | |
主要參數
| 主電壓 | AC220V -15%...AC240V +10%（LGB2../LGB4...） |
| AC230V -15%/+10%（LGB32...） | |
| AC100V -15%...AC110V +10% | |
| 主頻率 | 50...60Hz ±6% |
| 外部保險絲 | 10A |
| 功率 | 3VA |
| 重量 | 230g |
| 保護等級 | IP40 |
| 額定電流 端子33A(可在0.5S內到15A）端子4，5，72A端子9，101A端子125A | |
環境參數
| 運輸環境 | IEC 721-3-2 |
| 內部條件 | class 2K2 |
| 溫度范圍 | -50...+60oC |
| 機械條件 | class 2M2 |
| 濕度 | <95% |
| 運行環境 | IEC 721-3-3 |
| 內部條件 | class 3K5 |
| 機械條件 | class 3M2 |
| 溫度范圍 | -20...+60oC |
| 濕度 | <95% |
| 不得進水 | |
